Магнитно-резонансная томография — один из самых информативных методов лучевой диагностики, однако у аппаратов МРТ есть свои особенности. Одной из них является использование жидкого гелия для охлаждения магнита. Это накладывает серьезные ограничения на использование МРТ: большой вес запаса жидкого гелия (до полутора тонн к весу системы), риск выброса гелия в окружающую среду, необходимость монтажа квенч-трубы, высокая стоимость владения из-за расходов на пополнение жидкого гелия, риски долгих постоев при аварийных отключениях и на время обслуживания.
Сейчас на рынке появились магнитно-резонансные томографы нового уровня безопасности и надежности – безгелиевые. В отличие от традиционных аппаратов, они гарантируют защищенность пациентов, персонала и окружающей среды от выбросов гелия, позволяют ускорить процесс диагностики, делают эксплуатацию системы проще и дешевле. При этом качество визуализации с их помощью остается высоким, аппараты поддерживают стабильное и однородное магнитное поле 1,5 Тл и подходят для полноценной клинической работы. Разберем, что представляют собой и чем отличаются безгелиевые МРТ-аппараты.
Чем безгелиевые МРТ превосходят классические системы
Стоит начать с терминологии. Название «безгелиевые» не означает, что в МРТ совсем нет гелия. В нем отсутствует жидкий гелий, и это главное преимущество аппарата, о котором мы будем говорить ниже. Гелий в безгелиевом томографе все же есть, но не жидкий, а стабилизированный и надежно загерметизированный в замкнутой системе охлаждения. При этом его в разы меньше, чем в традиционных МРТ.
Большинство высокопольных магнитно-резонансных томографов используют сверхпроводящие магниты, которые охлаждают жидким гелием до температуры около минус 269 °C (именно в таких условиях материал переходит в состояние сверхпроводимости и формирует мощное поле). Проблема заключается в том, что гелий:
- Во-первых, нужно периодически дозаправлять, так как при работе он испаряется. Это дополнительные расходы для клиники, которые неизбежно и регулярно возникают во все время эксплуатации аппарата;
- Во-вторых, нестабилизированный гелий – это источник опасности. При квенче (резкой потери сверхпроводимости) жидкий гелий мгновенно закипает и переходит в газообразное состояние, его объём увеличивается примерно в 700 раз. Газ под давлением выбрасывается в атмосферу через специальную квенч-трубу. В результате магнит теряет поле, и аппарат полностью останавливается. Причиной квенча может стать резкий скачок напряжения, отказ системы охлаждения или другая неисправность. Во всех этих случаях кабинету МРТ обеспечен длительный простой, а клинике – дополнительные расходы.
Восстановление после квенча занимает 2–3 недели и обходится примерно в 2–3 миллиона рублей. В эту сумму входят дозаправка гелием, захолаживание магнита, возможный ремонт оборудования.
Отдельно стоит учитывать, что сама квенч-труба требует серьёзной подготовки помещений, огнестойких материалов и отдельного проекта, а её монтаж — это значительные дополнительные затраты при строительстве кабинета.
Почему безгелиевый МРТ – лучший выбор для клиники
В отличие от традиционных магнитно-резонансных томографов, безгелиевые МРТ не содержат жидкого гелия, а значит сразу решают несколько проблем:
Экономят средства медицинского учреждения на этапе монтажа МРТ. Им не нужна квенч-труба, которая прокладывается через все здание и требует особого проекта и затрат, причем немалых.
Делают размещение аппарата более удобным. В силу меньшего веса безгелиевых систем ниже требования к прочности перекрытий. Это снижает затраты на монтаж и позволяет разместить безгелиевую систему там, где установка традиционного гелиевого томографа невозможна;
Уменьшают расходы на содержание и эксплуатацию магнитно-резонансного томографа. Отсутствие трат на пополнение гелия существенно экономит средства клиники. А запуск при остановке безгелиевого аппарата занимает несколько часов, а не недель, как в случае с традиционным МРТ, причем приглашать специалиста сервисной службы не нужно: все операции осуществляются с панели управления;
Повышают безопасность аппарата для пациентов, персонала и окружающей среды. Отсутствие жидкого гелия обеспечивает высокую безопасность эксплуатации томографа. Выброс гелия в атмосферу исключен. И даже при повреждении контура количество содержащегося в аппарате гелия почти не влияет на состав воздуха в помещении и, как следствие, на здоровье людей.

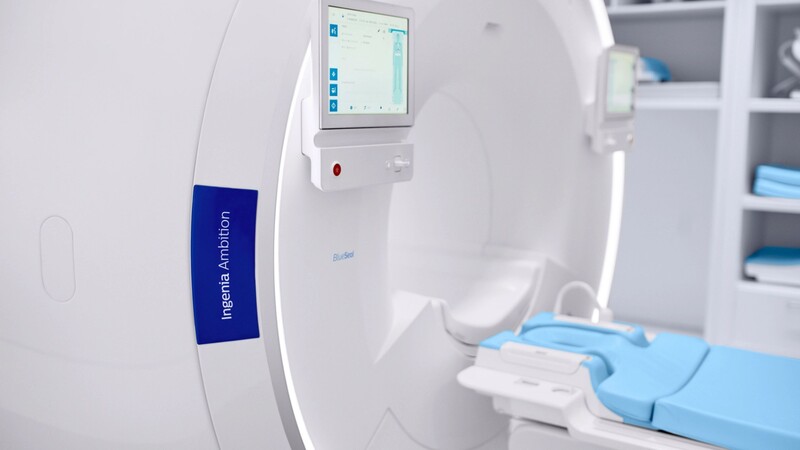

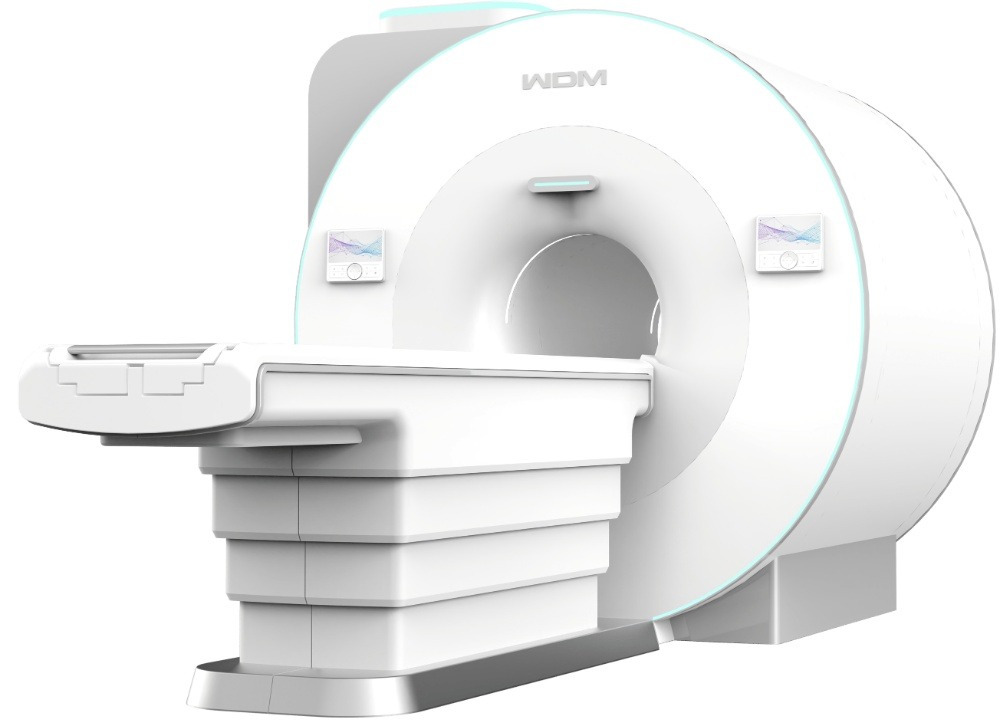

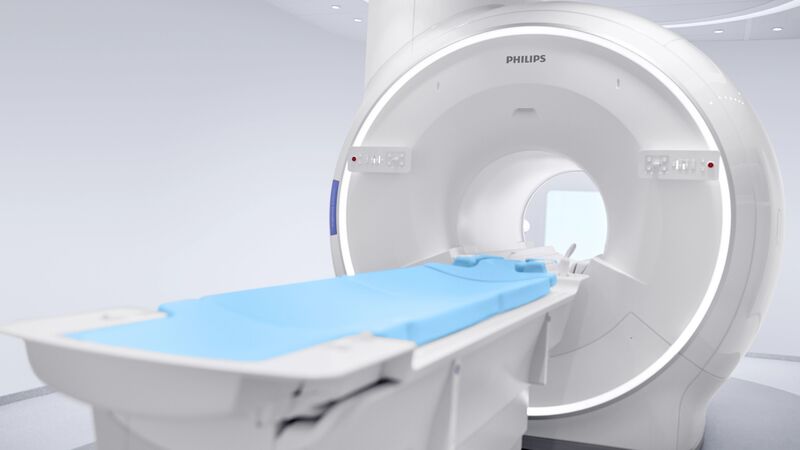

К безгелиевым магнитно-резонансным томографам относятся, например, Ingenia Ambition 1.5T S и WDM i Vision 1.5T Plus. На их примере можно увидеть достоинства этих современных аппаратов: большую скорость диагностики, простоту позиционирования и связи с пациентом, более высокую точность визуализации и интерпретации изображений за счет инструментов искусственного интеллекта и многое другое.
Сравнение гелиевых и безгелиевых магнитно-резонансных томографов
|
|
Классический МРТ | Безгелиевый МРТ |
| Объём гелия | Около 1500 литров жидкого | Несколько литров, герметично запаяны |
| Дозаправка гелием | Требуется | Не требуется |
| Квенч-труба | Обязательна | Не требуется |
| Запуск после остановки | 2-3 недели с привлечением специалистов | Несколько часов, с консоли оператора |
| Риск потери гелия | Есть | Исключен |
Внешнее влияние на работу томографа и меры безопасности
Но даже если вы выбрали самый современный и надежный томограф, нужно учитывать требования к условиям его эксплуатации. МРТ — очень чувствительная система: магнитное поле внутри аппарата должно быть стабильным и максимально однородным. Внешние электромагнитные помехи могут исказить изображение.
Поэтому расположение кабинета МРТ не просто вопрос удобства, а строгое техническое требование. Движущийся металл (автомобили, трамваи) создаёт переменное магнитное поле, которое ухудшает качество снимков, изображение «размазывается». Источниками помех являются линии электропередачи, лифты и крупные металлоконструкции здания.
Для защиты используют экранированное помещение (клетку Фарадея), но даже оно не поможет, если источник помех находится вплотную к кабинету. Поэтому критически важно, чтобы рядом с кабинетом МРТ не проходила оживлённая автодорога или трамвайная линия. В противном случае качество исследований будет нестабильным, а необходимость повторных снимков станет постоянной проблемой.
